宿营车主要由重汽豪沃二类汽车底盘、宿营方舱、宿营**，空气调节系统、淋浴系统、水路系统、电气系统等组成。能够满足 24 人的住宿。具有舒适的就寝环境及齐全的卫生**。车辆改装设计：整车改装设计符合**对汽车设计改装的相关要求；在保证运载工具行驶安全的前提下，充分利用汽车底盘的有效载荷及底盘尺寸；能满足车载设备安装、运行和人员工作、生活需要。整车机动灵活、可靠性高、环境适应性好，性价比高。能够满足 24 人的住宿，淋浴、洗漱、阅读，空间利用率高。

整车性能符合《机动车运行安全技术条件（GB7258-2017）》、《汽车及挂车外部照明和信号装置的数量、位置和光色（GB4785-84）》、《厢式车通用规范（GJB79A-94）》、

《汽车外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低压配电设计规范》；整车外廓尺寸、轴荷及质量应符合 GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》

的规定；

技术参数及要求

名称

宿营车

外廓尺寸

10370*2550*3980mm

总质量

15800KG

整备质量

15670KG

发动机额定功率

228KW

**车速

95km/h

轴距:mm

5600mm

排放标准

国Ⅴ

乘员人数

2

底盘型号

ZZ5207N4617E1

底盘驱动形式

4*2

轮胎数

6+1

前悬/后悬

1500/3270mm

防抱死系统

有

轴荷

5600/10200

结构

采用全封闭驾驶室，全钢框架焊接，液压缸倾翻、带安全锁止装置。

司乘人员数

3

驾驶员位置

左置

底盘配置

全钢结构液压手动操作，翻转驾驶室，为高强度安全驾驶室，悬挂优良，可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度 85℃；车门把手方便戴手套开启关闭。

设备

除原车设备外，加装有 100W **报器、****开关及指示灯、频闪灯开关、7 寸液晶倒车显示器和倒车雷达。**报系统嵌入驾驶工作平台，**、**报一体**，驾驶室预留 GPS 卫星定位系统、计算机、车载集群电台的电源接口和安装位置。

仪表

车辆车速表、燃油表，转速表等。

总体布置

宿营舱主厢体为钢骨架、内、外蒙皮。外蒙皮为 1.5mm 后铝板，中

间 45mm 厚阻燃微孔型聚氨脂，内玻璃钢，箱体两侧扩展式方舱。

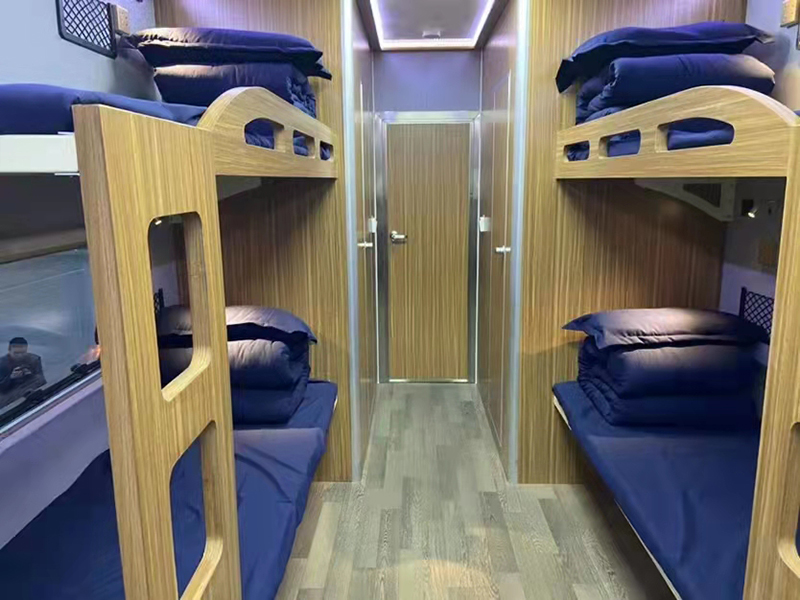

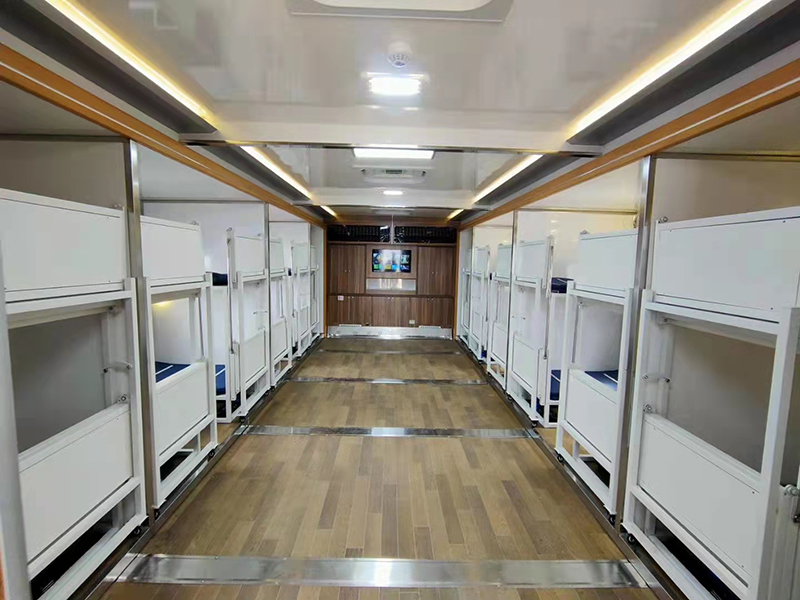

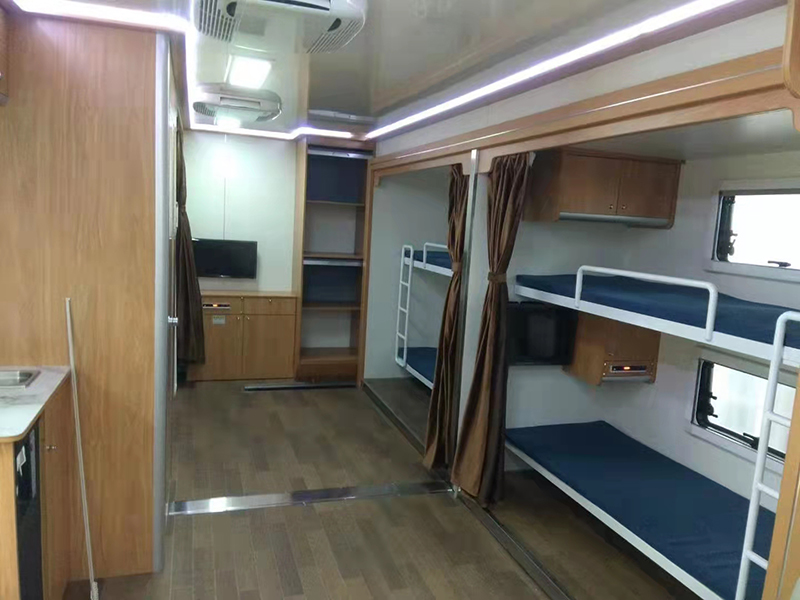

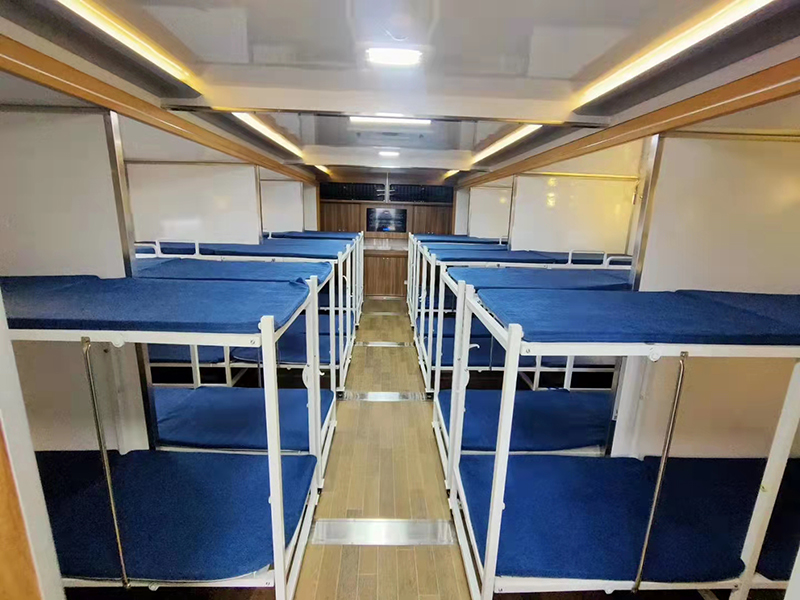

箱体内部设计 24 人上下铺。，并配备**插座阅读灯及 USB 插口。卫生间淋浴间，洗漱平台，鞋柜，箱体侧面和尾部各设计一部不锈

钢上车梯。

车厢左侧配备两套**舱门，舱门下方均设置一套抽拉梯。

工艺要求

箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既

保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。

重汽宿营车 8-12 人－标准配置明细

一、整车参数

1

外形尺寸

10370*2550*3980

2

驱动类型

4×2

3

发动机功率

228kw（可选装不同功率发动机）

4

发动机排量

9.7L

5

总质量(Kg)

15800

6

排放标准

GB17691-2005 国 V 排放标准

7

乘员人数

乘员人数 2 人

8

整备质量(Kg)

15670

9

**车速(Km/h)

110

二、底盘

序

号

货物名称

规格型号

品牌/ 材质

数量

单位

1

重汽豪沃底盘

重汽豪沃 4*2 底盘，柴油，国五排放， 重汽发动机 228KW，轴距:5600mm

重汽

1

辆

2

副车架加装

汽车大梁专用，防腐处理

自制

1

套

三、厢体

1

箱体

外部采用 1.5mm 铝平板、内部 2mm 玻

璃钢板，内部钢骨架+聚氨酯填充。厚度为 45mm;

自制

1

套

2

后舱门

后门带瞭望窗的房车门

自制

1

个

3

地板

地板革

外购

1

套

4

宿营床铺

上下铺形式 1900*650，上下铺为翻转

可折叠机构

外购

6

套

5

窗户

左右厢侧板各设置 3 个，均为房车专

用外推窗，带窗帘及纱窗

外购

6

套

6

车前面上吊柜（内为

空调排风口）

免漆板材质

自制

1

套

7

车前下储物柜

免漆板材质

自制

1

套

四、电气设备

1

发电机

额定功率 5KW/汽油

外购

1

台

2

电视机

42 寸液晶 LED

外购

1

个

3

天窗换气扇

24V，带逃生装置

外购

2

个

4

应急照明灯

车厢内前后各一个

外购

2

个

5

顶灯

LED 平板灯

外购

3

个

6

蓄电池

200A

外购

2

套

7

充电逆变一体机

2KW

外购

1

台

8

柔性阅读灯

夜间照明及个人阅读

外购

12

个

9

单人床铺插座

个人手机充电

外购

12

个

10

燃油暖风机

加热功率 5KW（ 高 寒 地 区 需 加装 装 1 个 7KW）

外购

1

个

11

空调

1.5P 壁挂式空调

外购

2

台

12

电器**箱

**整车电路

外购

1

套

13

电源保护器

电源漏电超载过压等保护装置

外购

1

个

14

电缆线盘

50 米（带电缆盘）

外购

1

套

15

专用水泵

220 伏

外购

1

个

五、卫浴设备

1

卫生间

便携式坐便器

自制

1

套

2

洗嗽池

配备 2 个水龙头

定制

1

套

3

净水箱

400L

定制

1

个

4

污水箱

200L

定制

1

个

六、**系统

1

水、电**系统

**面板

七、附件

1

一侧上车爬梯（带折

叠栏杆）

防滑，防碰伤；

自制

1

套

2

副油箱

200L

自制

1

台

八 、 辅 助

1 倒车导航监控系统

含摄像头、**器,7 寸显示屏；

外购

1

台

2干粉灭火器

1.5KG 干粉灭火器

外购

2

台

3 烟雾报**器

前后各一个

外购

2

个

九 、 选 装 配 置

1 卫星天线

移动中通天线

外购

1

套

2

床上用品

枕套，被套，床单 外购

外购

12

套

3 暖风机

7KW（柴油）DC24V

外购

1

台

4 消防**系统

驾驶室前长条** 1 个、厢体红蓝灯组

各 2 组；

外购

1

1套

5 加湿器

外购

1

台

6 空气净化器

外购

1

台
